MPM-UN беспроводной шлюз Беспроводные шлюзы

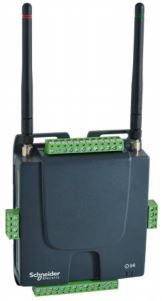

MPM-UN беспроводной шлюз
Производитель: Schneider Electric

MPM-UN

Описание продукта:

Шлюз для интегрированного проводного и беспроводного управления отоплением, вентиляцией и кондиционированием воздуха, освещением и измерений, а также для дистанционного контроля посредством StruxureWare™ Building Expert.

Многофункциональные шлюзы (МРМ) позволяют управлять, контролировать и администрировать участки с помощью StruxureWare™ Building Expert. Их также можно использовать для проводного и беспроводного контроля зон в больших зданиях.

Функции управления

  • Управление проводными периферийными устройствами (6 входов, 6 выходов);
  • Управление периферийными устройствами EnOcean по беспроводной сети (опционально) (128 точек на один шлюз MPM);
  • Управление периферийными устройствами ZigBee по беспроводной сети (опционально) (30 периферийных устройств на один шлюз MPM);
  • Управление проводными периферийными устройствами по последовательному интерфейсу с использованием протокола Modbus (опционально);
  • Программируется посредством StruxureWare™ Building Expert;
  • Точки данных отображаются через BACnet, EcoStruxure Web Services (EWS) и oBIX интерфейсы;
  • Реакция на написанный сценарий/графическое программирование в режиме реального времени.

Применения

Поддержка приложений для систем отопления, вентиляции и кондиционирования воздуха, а также систем освещения и учёта, в том числе:

  • Управление отоплением, вентиляцией и кондиционированием воздуха и освещением в комнате и контролируемой зоне;
  • Поддержка отдельных блоков оборудования, например, расположенных на крыше установок отопления, вентиляции и кондиционирования воздуха, установок подготовки воздуха, тепловых насосов и установок для кондиционирования воздуха;
  • Технических помещений и шкафов оборудования;
  • Учёт: опциональная шина Modbus позволяет работать с различными счётчиками электроэнергии и прочими устройствами учёта. Также система может работать с беспроводными счётчиками и счётчиками части сети.

Сеть между устройствами

  • Беспроводные – беспроводная сеть ZigBee (самоформирующаяся/самовосстанавливающаяся – 25 узлов в одной сети);
  • Проводные – шлейфовое подключение CAN;
  • IP/Ethernet – Ethernet-порт.

Встроенный шлюз

  • Из EnOcean (беспроводное) в BACnet IP / oBIX / EWS;
  • Из ZigBee (беспроводное) в BACnet IP / oBIX / EWS;
  • Из Modbus к BACnet IP / oBIX / EWS.

StruxureWare™ Building Expert

Все модели шлюзов МРМ оснащены встроенным веб-сервером с встроенным Building Expert, интеллектуальной системой администрирования зданий на основе веб-интерфейса, которая позволяет выполнять полную настройку и управление небольшими объектами. Building Expert позволяет использовать информационные панели, карты, графическое программирование, возможность написания сценариев, расписания, ведение журналов и т. п. Это идеальная интеллектуальная система для малых и средних по размеру зданий. Система может быть интегрирована с другими решениями SmartStruxure™.

Информация для заказа:

Поз. Наименование и техническая характеристика Тип, марка Код оборудования Цена с НДС,
руб. коп.
1 Беспроводной шлюз
Building Expert
Интеграция с StruxureWare
Протокол: Zigbee, Modbus
6 входов (AI или DI или TI)
6 выходов (AI=4 и DO=2)
Питание: 24В AC/DC
MPM-UN MPM-UN-0I4-5045 49 556,57
2 Беспроводной шлюз
Building Expert
Интеграция с StruxureWare
Протокол: Modbus
6 входов (AI или DI или TI)
6 выходов (AI=4 и DO=2)
Питание: 24В AC/DC
MPM-UN MPM-UN-004-5045 21 701,04

Технические характеристики:

MPM-UN описание
